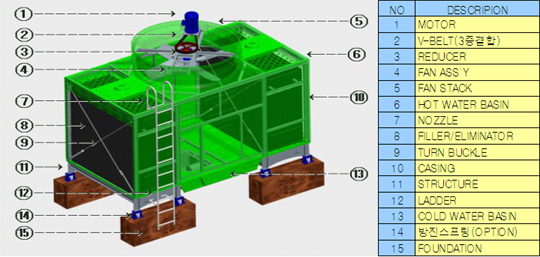

저비산형 고효율 냉각탑





Model : NS - Series





개발 기간 : 2006. 4. 1 ~ 2007. 03. 31 ( 9개월간 )

개발 목적 :
기존 냉각탑에 비해 경량화와 저비산형 구조로 수질오염을 방지하고, 고효율 충진재에 의한 냉각효율 향상과 함께 CASING의 미관을 향상시켜 설치환경과 조화를 그 목적으로 한다.

개발지원 :
한국부품소재 산업진흥원, 산업기술시험원, 중소기업청.



환경친화

Casing의 LOGO Mold에 의한 독창성을 확보하고, 건물과 주변 환경을 고려하여 컬러 이미지(GREEN) 색상부여.



고성능

열교환 충진재의 無본딩 일체형을 개발. 열변형 감소효과와 본딩작업 삭제. LOUVER와 충진재의 일체형으로 비산 방지와 비용 감소.



고효율

AXAL FAN.  BLADE를 사용하여 회전축 방향으로 바람 발생.
고풍량을 얻고, 조립 후 FAN 밸런싱의 향상.

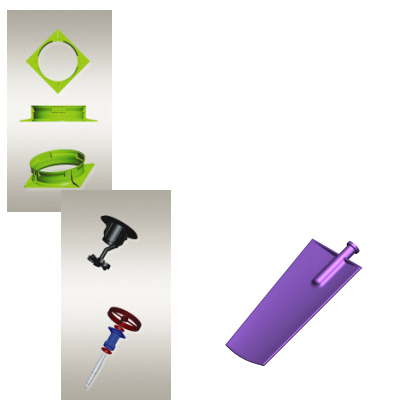

FANSTACK을 공기의 외부 방출을 가장 쉽게 할 수 있는 AIR-GUID구조로 설계.  4개의 SIDE 결합형으로 운반, 해체용이성 증대.
감속기는 회전시 견고성 증대 설계. HOUSING 외부에 보강부재의 결합으로 내구성 증대. (실용실안등록)



< 최적설계 Concept  >

(1) FAN STACK의 모양과 결합에 기업의 LOGO를 고유형상화 한  설계를 채택하여 디자인 특허 출원.
(2) FAN을 둘러싸고 있는 공기가 외기방출을 가장 쉽게 할 수 있도록 공기 유도구조(AIR-GUILD)와 벨마우스형을 채택하여 설계.
(3) 4개의 SIDE결합형 구조 팬. 운반, 해체의 용이성을 증대시킨 구조.
(4) 풍량, 소음 및 진동저감 등 고효율 FAN의 설계를 위하여 형상설계, 조립 FAN의 각도, 불평형의 교정을 통해 최적화 도모.
(5) 최적의 고효율 전동기를 적용, 소비전력의 절감을 유도.
(6) NOZZLE분사압력 증가, 노즐피쳐 증가로 공기의 유량을 최적화.
(7) 축이 수직으로 관통할 수 있도록 중공 설계.
(8) FAN이 결합되는 부분은 TAPER 가공.
